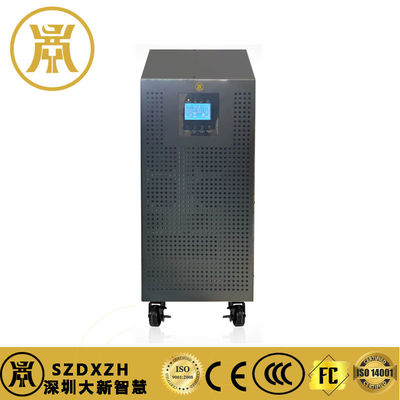

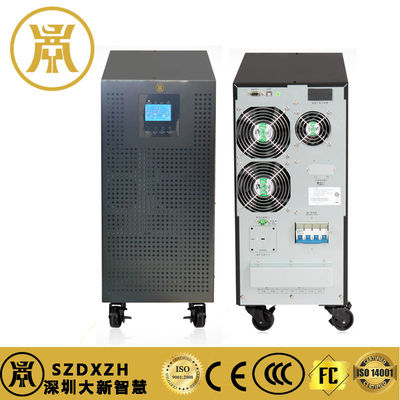

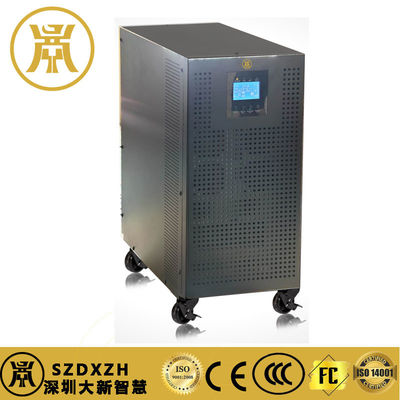

Sistema UPS de alta frecuencia de 3 fases para protección de potencia sin fisuras y estabilización de voltaje

Modelo

3H1 5 KL

Capacidad

15000VA / 12000W

Ingreso

Rango de tensión

Se aplicará una presión de corriente constante de 190-520VAC (3 fases) de carga del 50%

305-478VAC (3 fases) carga del 100%

Rango de frecuencia

Sistema de 46 Hz ~ 54 Hz @ 50 Hz

Sistema de 56 Hz ~ 64 Hz @ 60 Hz

Fase

Conexión a tierra en tres fases

Factor de potencia

¥ 0,99 a una carga del 100%

Producción

Fase

Fase única (cable activo + cable neutro + cable de tierra)

Válvula de salida

Válvulas de corriente de corriente

Rango de tensión CA

± 1%

Rango de frecuencia (rango de sincronización)

Sistema de 46 Hz ~ 54 Hz @ 50 Hz

Sistema de 56 Hz ~ 64 Hz @ 60 Hz

Rango de frecuencia (modo de batería)

Se aplicarán las siguientes medidas:

Sobrecarga

Modo principal

100% ~ 110%: 10 minutos; 110% ~ 130%: 1 minuto; > 130%: 1 segundo

Sobrecarga, cambio a modo de bypass.

Modo de batería

100% ~ 110%: 30 segundos; 110% ~ 130%: 10 segundos; > 130%: 1 segundo

Sobrecarga, cambio a modo de bypass.

Relación de pico de corriente

31 al máximo

Distorsión armónica

¢ 2 % @ 100% carga lineal; ¢ 5 % @ 100% carga no lineal

Tiempo de cambio

En línea ← →Batería

0 ms

Inversor← → Desvío

0 ms

Invertidor ← → ECO

< 10 ms

Factor de potencia de salida

0.8

Capacidad paralela

Soporta hasta 3 unidades en paralelo (no soportado por los modelos de venta común)

Forma de onda

Onda senoidal pura

Modo del inversor

IGBT

Método de control

UMA+PED

Eficiencia

Modo AC

> 89%

Modo de batería

> 8 8 %

Máquina de larga duración (el número de celdas de la batería se puede ajustar en fábrica)

modelo

Depende de la configuración de la batería.

Número

16 - 20 años

Corriente de carga (máxima)

8.0A ± 10%

Voltado de carga

273 VDC ± 1% (basado en 20 baterías)

Muestra las instrucciones

Display de pantalla

Muestra visualmente el tamaño de la carga, la capacidad de la batería, el modo CA, el modo de la batería, el modo de derivación, la indicación de fallas, etc. a través de imágenes

El voltaje de salida, la frecuencia, el desvío habilitado, la función ECO, la corriente de carga, el tiempo de descarga, etc. se pueden ajustar a través del menú de pantalla

Apariencia

Máquina de extensión larga

Dimensiones, profundidad x anchura x altura (mm)

Se trata de un sistema de control de las emisiones de gases de escape.

Peso neto (kg)

40

Condiciones ambientales

Temperatura de funcionamiento

0 ~ 40°C (la duración de la batería se acortará en ambientes > 25°C)

Humedad de funcionamiento

< 95% sin condensación

Altitud de operación

< 1000 m

ruido

Menos de 60 dB @ 1 metro

Gestionar

RS-232 inteligente o USB

Apoya Windows® 2000/2003/XP/Vista/2008/7/8, Linux, Unix y MAC

SNMP opcional

Apoya la gestión de energía a través del gestor SNMP y el navegador web
