Principales características:
El DX-P-150A-50AH montado en la pared se utiliza en sistemas de comunicación con una capacidad total máxima de 150A, adecuado para montado en la pared, montado en el suelo, montado en postes y otros métodos de instalación.Integra el suministro de energía de comunicación, distribución AC/DC, control de temperatura, monitoreo, protección contra rayos y funciones del sistema de conexión a tierra y tiene una gestión completa de la batería,como la función de protección de baja tensión de la batería y la función de descarga de cargaPuede lograr compensación de temperatura, regulación automática de voltaje, limitación de corriente, cálculo de la capacidad de la batería, prueba de batería en línea, ahorro de energía del sueño y otras funciones.Diseño de la red del sistema eléctrico, proporcionando múltiples interfaces de comunicación como RS232/RS485 y contactos secos, redes flexibles, monitoreo remoto y operación no tripulada.tiene un diseño completo de protección contra rayos para ambos lados AC y DC, así como funciones integrales de protección contra fallas y alarma de fallas.y es adecuado para situaciones en las que la red eléctrica fluctúa ampliamente, como las estaciones base, los intercambios pequeños y medianos, las comunicaciones por satélite y las comunicaciones de datos
La entrada del sistema se envía a la entrada del módulo rectificador a través de un interruptor de circuito 63A / 2P. Se utiliza una protección contra rayos de nivel AC C paralelo para la protección contra rayos en el extremo de entrada.
El módulo rectificador funciona en paralelo y su salida de CC está conectada a través de una barra de bus para suministrar dos paquetes de baterías de respaldo y cargas de CC. Las cargas de CC se controlan por fusibles o interruptores de aire,proporcionar a los usuarios un control de encendido/apagado para cada carga y protección contra sobrecargas y cortocircuitos.

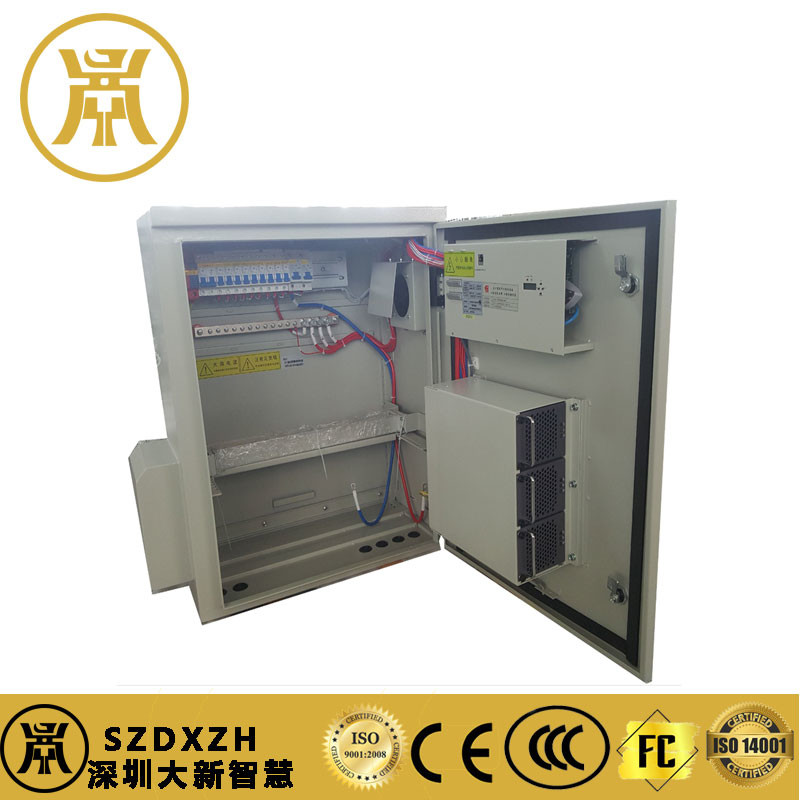

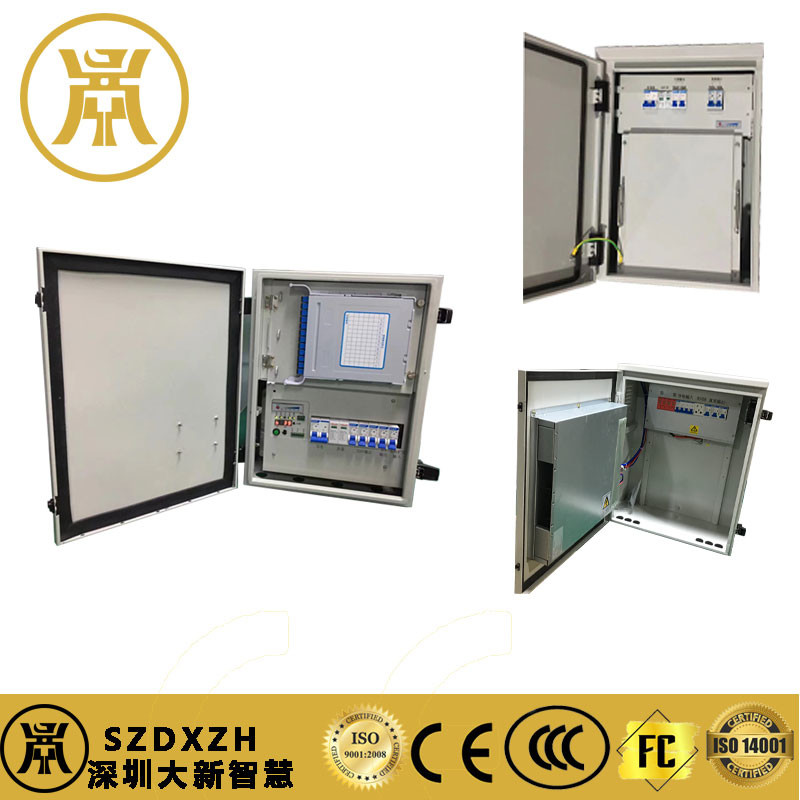

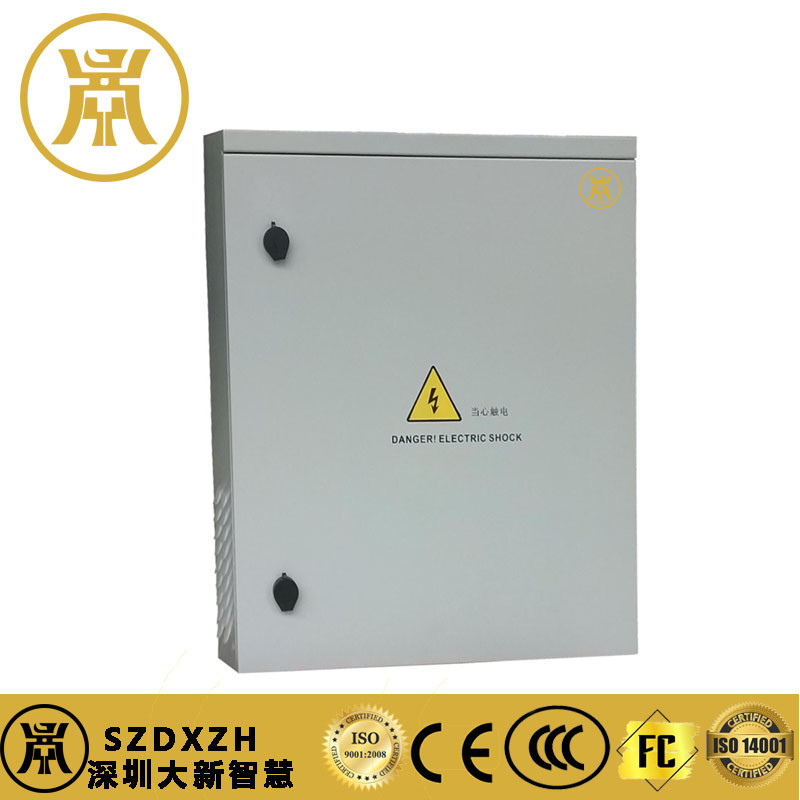

Imágenes del producto:
Parámetros ambientales
| Parámetros ambientales |
Condiciones ambientales de uso |
Condiciones ambientales del transporte |
Condiciones ambientales de almacenamiento |
Se ajusta a |
Las notas |
| El tipo |
Parámetro |
Unidad |
Normas pertinentes |
| El tiempo |
temperatura externa |
baja temperatura |
°C |
-40 años. |
-40 años. |
-25 años. |
YD/T1058-2000 中 |
"-40 ° C puede comenzar a plena carga, |
| alta temperatura |
°C |
45 |
70 |
55 |
4.1.1 y 4.1.2 |
"+55~+65°CLineal reducción del 20%. |
| variación de temperatura |
°C/min |
/ |
1 |
/ |
ETS300019-2-2T2. ¿Qué está pasando?3 |
|
| humedad |
Humedad relativa |
% |
5 a 90 |
90 ((40 ± 2 °C) |
/ |
YD/T1058-2000 en el centro4.1.3 |
Requisitos de ensayo a corto plazo: 0-95%, valor máximo del 95%, no condensante |
| |
presión del aire |
baja presión |
Kpa |
86 |
70 |
70 |
YD/T1058-2000 en el centro4.1.4 |
Solo se aplica a los módulos |
| |
alta presión atmosférica |
Kpa |
106 |
106 |
106 |
|
| Alturas |
- ¿ Qué? |
≤ 4000 |
Cuando la altitud supera los 2000 m, por cada aumento de 100 m, la temperatura disminuye en 0,5 °C |
Esquema de monitoreo: monitorear los puertos RS485 en las direcciones norte y sur, contactos secos y detección de células de batería (opcional), todos conducidos al panel de monitoreo
Método de funcionamiento y mantenimiento: antes del mantenimiento, el módulo rectificador puede intercambiarse en caliente.
