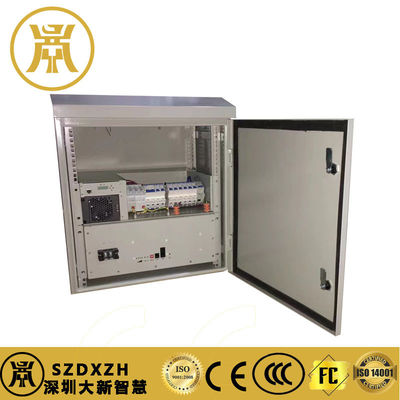

Las dimensiones del marco de conexión del sistema de suministro de energía WPS30000-150/150 montado en la pared (altura * anchura * profundidad) son de 700 mm * 580 mm * 350 mm.
Se compone de una unidad de distribución de CA, una unidad de monitoreo, una unidad de módulo rectificador y una unidad de distribución de CC, y se puede instalar en el suelo, pared, poste y otras formas.módulo con ventilador incorporado para disipación de calor forzada, IP55, sistema de control de temperatura incorporado. Proporcione espacio de instalación para un conjunto de baterías ferroeléctricas de 50AH o cuatro baterías de plomo-ácido de 38AH.

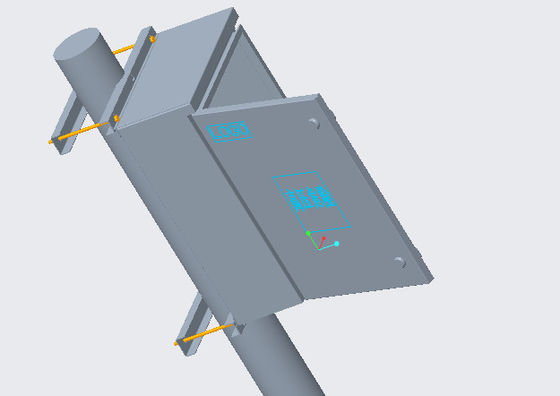

El DX-P-150A-50AH montado en la pared se utiliza en sistemas de comunicación con una capacidad total máxima de 150A, adecuado para montado en la pared, montado en el suelo, montado en postes y otros métodos de instalación.Integra el suministro de energía de comunicación, distribución AC/DC, control de temperatura, monitoreo, protección contra rayos y funciones del sistema de conexión a tierra y tiene una gestión completa de la batería,como la función de protección de baja tensión de la batería y la función de descarga de cargaPuede lograr compensación de temperatura, regulación automática de voltaje, limitación de corriente, cálculo de la capacidad de la batería, prueba de batería en línea, ahorro de energía del sueño y otras funciones.Diseño de la red del sistema eléctrico, proporcionando múltiples interfaces de comunicación como RS232/RS485 y contactos secos, redes flexibles, monitoreo remoto y operación no tripulada.tiene un diseño completo de protección contra rayos para ambos lados AC y DC, así como funciones integrales de protección contra fallas y alarma de fallas.y es adecuado para situaciones en las que la red eléctrica fluctúa ampliamente, como las estaciones base, los intercambios pequeños y medianos, las comunicaciones por satélite y las comunicaciones de datos
La entrada del sistema se envía a la entrada del módulo rectificador a través de un interruptor de circuito 63A / 2P. Se utiliza una protección contra rayos de nivel AC C paralelo para la protección contra rayos en el extremo de entrada.
El módulo rectificador funciona en paralelo y su salida de CC está conectada a través de una barra de bus para suministrar dos paquetes de baterías de respaldo y cargas de CC. Las cargas de CC se controlan por fusibles o interruptores de aire,proporcionar a los usuarios un control de encendido/apagado para cada carga y protección contra sobrecargas y cortocircuitos.
En condiciones normales del sistema,los diversos parámetros del módulo rectificador y de la unidad de distribución están controlados por el módulo de monitorización y funcionan de acuerdo con sus parámetros predeterminados o los comandos del usuario.Cuando la batería se descarga, el voltaje en el extremo de la batería comienza a caer.Cuando el voltaje de la batería cae a un punto de voltaje de apagado, el módulo de monitorización controla el contactor de apagado para operar y cortar la carga; cuando el voltaje de la batería cae al punto de voltaje de protección de la batería,el módulo de control controla la acción del contactor de apagado secundario, cortando la conexión entre el sistema de alimentación y la batería, protegiendo la batería de una descarga excesiva.Cuando se restablezca la red de alimentación externa y el módulo rectificador reanude la salidaEl módulo de monitorización puede detectar y controlar el estado de funcionamiento de todo el sistema de distribución de energía.Los comandos de usuario se pueden emitir a través del teclado en el panel del módulo de monitoreoEl estado de funcionamiento y los parámetros del sistema se pueden mostrar en la pantalla LCD del módulo de monitorización, el PC de backend local y la sala de control central remota..El sistema puede recopilar varias variables ambientales, incluido el humo, los imanes de las puertas, la inmersión en agua, la temperatura y la humedad, mediante la configuración de informes de sensores apropiados.
Esquema de monitoreo: monitorear los puertos RS485 en las direcciones norte y sur, contactos secos y detección de células de batería (opcional), todos conducidos al panel de monitoreo
Método de funcionamiento y mantenimiento: antes del mantenimiento, el módulo rectificador puede intercambiarse en caliente.
