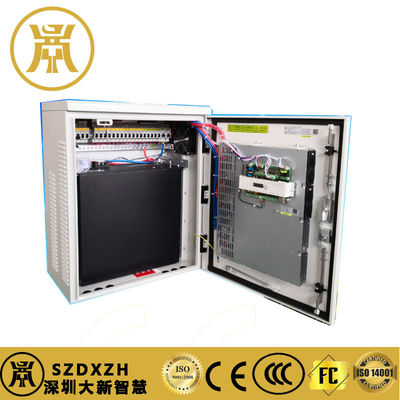

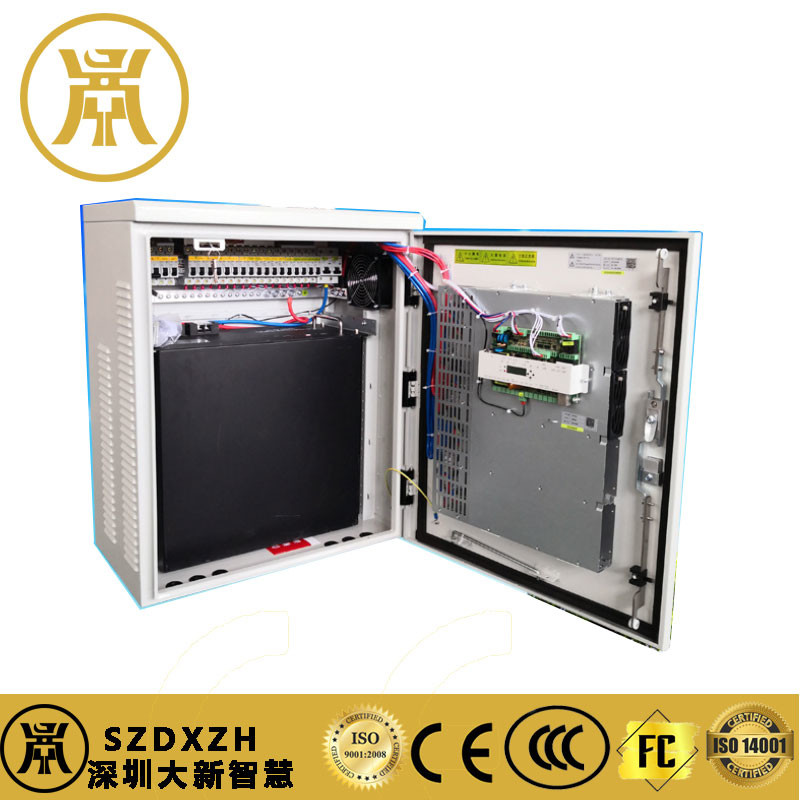

Cabinet de exterior montado en un poste con suministro de energía de telecomunicaciones de 48V con interfaz de Rs485
Introducción:

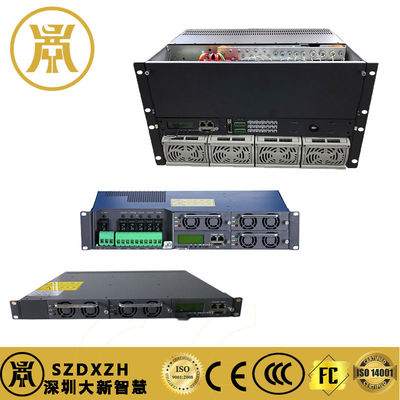

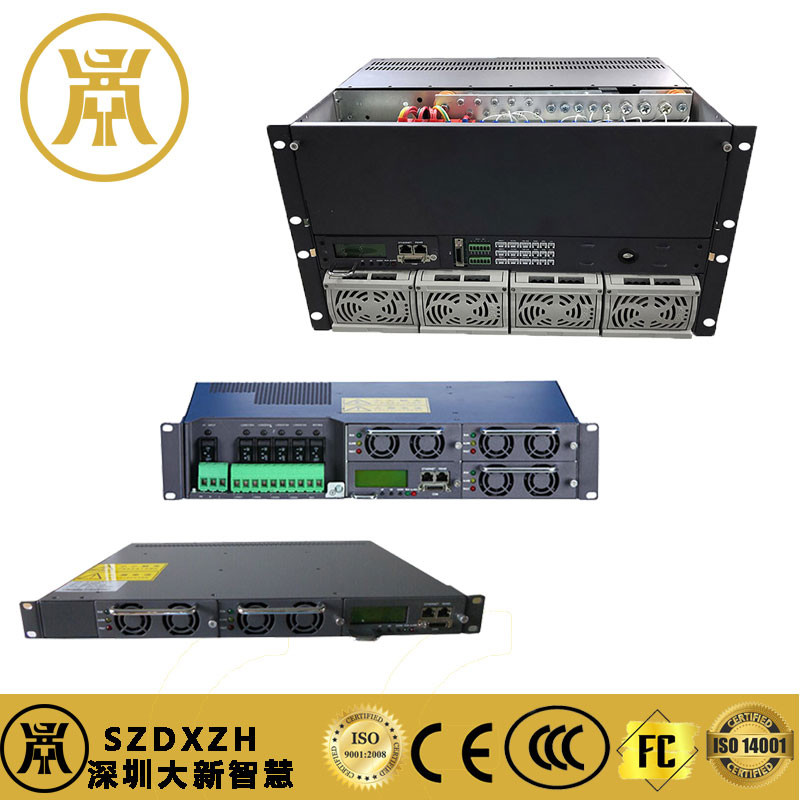

Está diseñado para insertar el rack 19 ′′, 21 ′′. El sistema consta de módulo de control VSM-B / C, módulo rectificador / inversor VRS, etc. Y hay una unidad de distribución AC-DC.Su capacidad puede alcanzar 48V/10A~150A combinando bastidores con rectificadores.
* Entrada de CA de gama ultra amplia para la red eléctrica, con un rango de trabajo de hasta 90-290Vac.
* El módulo rectificador adopta una tecnología de compensación activa del factor de potencia, con un valor de factor de potencia de 0.98.
* El módulo rectificador adopta la tecnología de conmutación suave de puente completo, con una eficiencia superior al 92%.
* Adopción de un diseño modular redundante N+1 para garantizar un funcionamiento seguro y estable de la carga.
* El módulo rectificador adopta la tecnología de enchufe en caliente no destructiva, que es plug and play.
* Gestión integral de la batería. Tiene funciones tales como descarga de carga, protección de baja tensión de la batería y descarga secundaria, y puede lograr la compensación de temperatura,Control automático de carga flotante, etc.
* Diseño en red, que proporciona una interfaz de comunicación RS485 y una interfaz de contacto sin fallas, lo que permite la monitorización local y remota.
* Un diseño integral de protección contra rayos para ambos lados AC y DC, adecuado para zonas con tormentas frecuentes.
* Funciones completas de alarma de fallas y protección contra fallas.

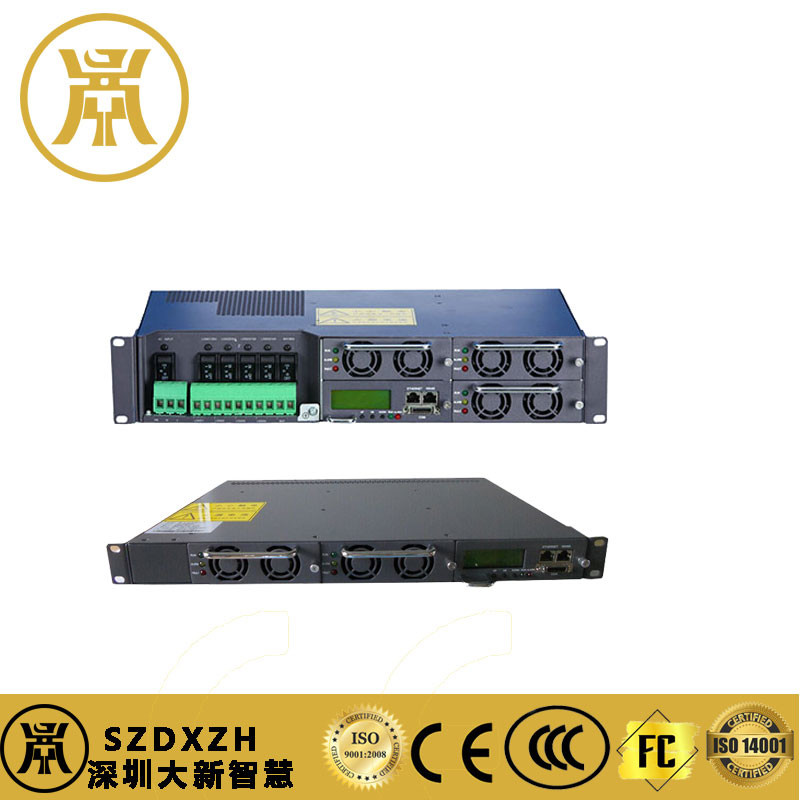

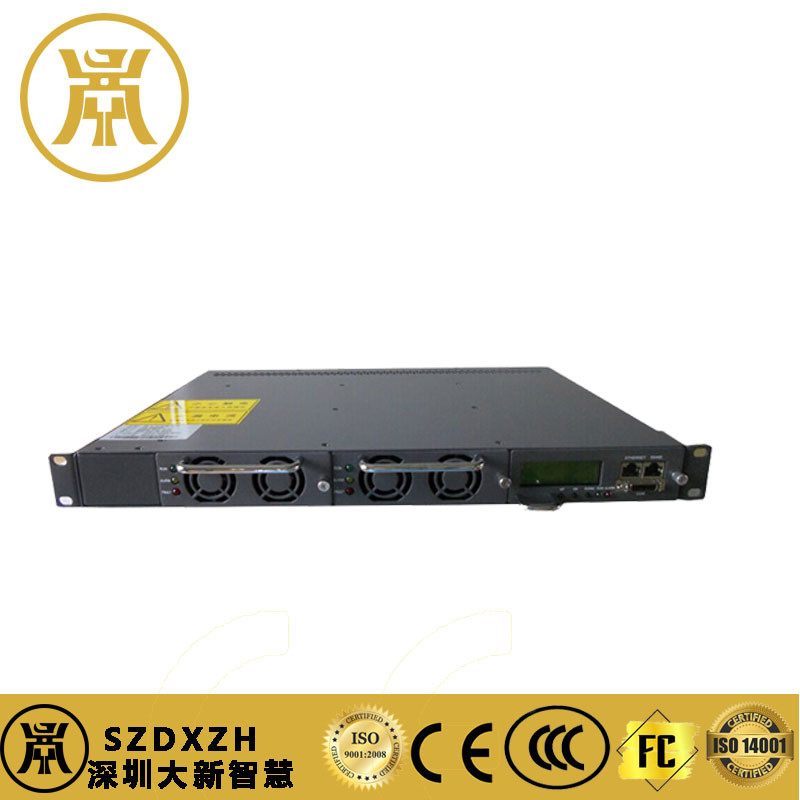

* Instalación estándar de 19 pulgadas 3U montada en bastidor con operación y mantenimiento frontal completo.
Las características:
* Se puede colocar en un estante con otros equipos de telecomunicaciones
* Alta eficiencia, alto factor de potencia
* Amplio rango de voltaje de entrada, alta adaptabilidad a la red eléctrica
* Buena compatibilidad electromagnética
* Con un detector de rayos en entrada y salida, tiene una buena protección contra los rayos
*Con interfaz RS485/RJ45, fácil de conectar con cualquier sistema de monitoreo centralizado inteligente avanzado
* Haga que las funciones de gestión de la batería abandonen la protección de la batería, desconexión de la batería de baja tensión (LVBD), compensación de temperatura
* Sistema redundante paralelo, con una alta fiabilidad
* Con interfaz en chino e inglés, es fácil de operar.
Datos técnicos:
| VCS1U-4860: las condiciones de los vehículos de transporte |
VCS2U-4890 |
VCS3U-4890: el número de unidades de producción y el número de unidades de producción |
VCS3U-48150: las condiciones de los vehículos de transporte de mercancías |
| Ingreso |
| Con una potencia de 220 Vac de fase única |
| 90 ~ 300Vac |
| 23A |
34.5A |
34.5A |
57.5A |
| 50/60 Hz ± 10% |
| ≥ 099 |
| Producción |
| 48V ((40~58Vdc ajustable) |
| 10 a 60 A |
10 a 90 A |
10 a 90 A |
Entre 10 y 150A |
| Las demás: |
Las demás: |
Las demás: |
de una potencia máxima de |
| ≤ ± 3% |
| ≤ ± 0,6% |
| ≥ 91% |
| Otros datos |
| 482 × 253 × 44 |
482 × 253 × 88 |
482×253×132 |
482×253×132 |
| 8 kg |
11 kg de peso |
12 kg |
15 kg |
| 32A*1 |
80A*1 |
63A*2 |
63A*2 |
| 32A*1 |
30A*2, 10A*2 |
63A*3 20A*3 16A*2 10A*2 |
63A*2 32A*2 16A*1 |
