Capítulo II especificaciones técnicas
1Los principales indicadores técnicos del equipo
1.1 condiciones ambientales
Temperatura de funcionamiento: -40 °C a 55 °C; ,
Temperatura de almacenamiento: -40 °C ~ 65 °C.
Humedad relativa de funcionamiento: ≤ 90% ((a 40 ± 2 °C).
Humedad relativa de almacenamiento: ≤ 95% ((a 40 ± 2 °C).
1.2 Vibración
Resisten las vibraciones de ondas senoidales con una frecuencia de (10~55) Hz y una amplitud de 0,35 mm.
1.3 Refuerzo sísmico
El sistema de refuerzo sísmico cumple los requisitos del Código de pruebas de rendimiento sísmico de los equipos de energía de comunicación YD 5096-2016
1.4 Apariencia y estructura
1.4.1 En forma.
Las dimensiones: 300 mm (W) * 400 mm (D) * 200 mm (H)
1.4.2 Interfaces de entrada y salida
Desde la izquierda a la derecha: entrada de CA, conector de batería, carga continua 3, carga continua 2, carga continua 1, puerto de comunicación, conector de antena y válvula de ventilación
1.4.3 Diagramas esquemáticos de las luces indicadoras
De izquierda a derecha: verde (luz de circulación), amarillo (luz de advertencia), rojo (luz de falla)
1.4.4 Diagrama esquemático del método de montaje.
Instalaciones de barrancos y de piezas planas
Bandera montada 80 mm * 80 mm

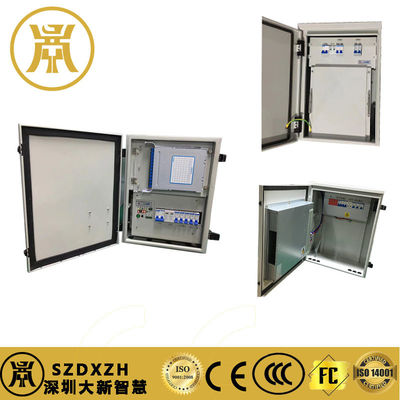

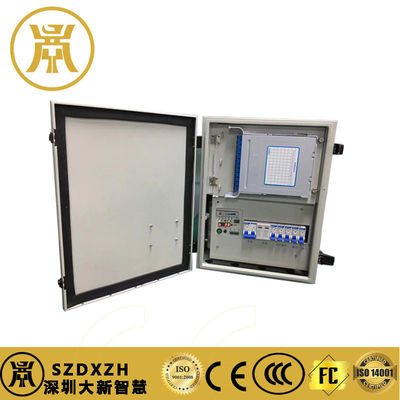

1.4.5 El efecto global de la apariencia del producto
1.5 requisitos técnicos de suministro de energía
5.1 Rendimiento eléctrico
5.1.1 Rango de tensión de entrada
AC 220V, tensión nominal 220V, rango de voltaje de entrada: 176V~264V;
Cuando la entrada de corriente alterna sea de 100 Vac~175 Vac, se desactivan a una salida de 1000 W
Valor nominal DC 240V/336V, voltaje nominal 378V, rango de voltaje de entrada: 260~400V (192V~280V).
Cuando la entrada de corriente continua sea de 140 Vdc~240 Vdc, desacelerar a 1000 W de salida
5.1.2 Requisitos de potencia de entrada CA
1) Frecuencia nominal
La frecuencia nominal es de 50 Hz.
2) Rango de fluctuación de la frecuencia CA
El rango de fluctuación de la frecuencia de entrada es de 50 Hz ± 2,5 Hz.
5.1.3 Factor de potencia de entrada
El factor de potencia de entrada del sistema a diferentes factores de carga cumple los requisitos del cuadro 1.
Cuadro de factores de potencia de entrada Cuadro 1
factor de potencia de entrada a diferentes cargas Requisitos
A un factor de carga del 100%, el > 0 años99
En el 50% de la carga, el factor > 0 años98
Con un factor de carga del 20%, el > 0 años94
5.1.4 Tasa de distorsión de la forma de onda del voltaje de entrada
La velocidad de distorsión de la forma de onda del voltaje de entrada no será superior al 5%.
5.1.5 Deformación armónica total de la corriente de entrada
Los armónicos de corriente de entrada del sistema a diferentes factores de carga cumplen los requisitos del cuadro 2.
Corriente de entrada Total de distorsión armónica Tabla Tabla 2
distorsión armónica total de la corriente de entrada a diferentes cargas Requisitos
A un factor de carga del 100% ≤ 5 por ciento
A un factor de carga del 50% ≤ 8%
A un factor de carga del 20% ≤ 10%
5.1.6 Pérdidas de entrada sin carga
Ninguna pérdida de carga del equipo es inferior al 1% (20W) de la potencia nominal.
5.1.7 Valor del rango de ajuste del voltaje de salida,
El valor nominal es de - 48 V, el rango de voltaje de salida es de 43 V a 57 V y la precisión de estabilización de voltaje es de ± 0,5%.
5.1.8 eficiencia
El valor nominal de salida - eficiencia de 48 V cumple los requisitos del cuadro 3.
Valores nominales de salida - Eficiencia de 48 V Cuadro 3
el factor de carga Eficiencia
Carga del 100% ≥ 95,5%
Carga del 50% ≥96%
20% de carga ≥ 93,5%
